ハードウェア班/WS1(111031)
Tue, 01 Nov 2011 02:31:48 JST (4571d)
ハードウェア班?
本日の作業
- 予定
- 車体の切断
- PSDセンサの確認
- モータドライバの確認
車体の切断
- 終了
- 電池BOXのスペースについてはアクリル板が来たら作業へ
PSDセンサの確認
- 何とか終了

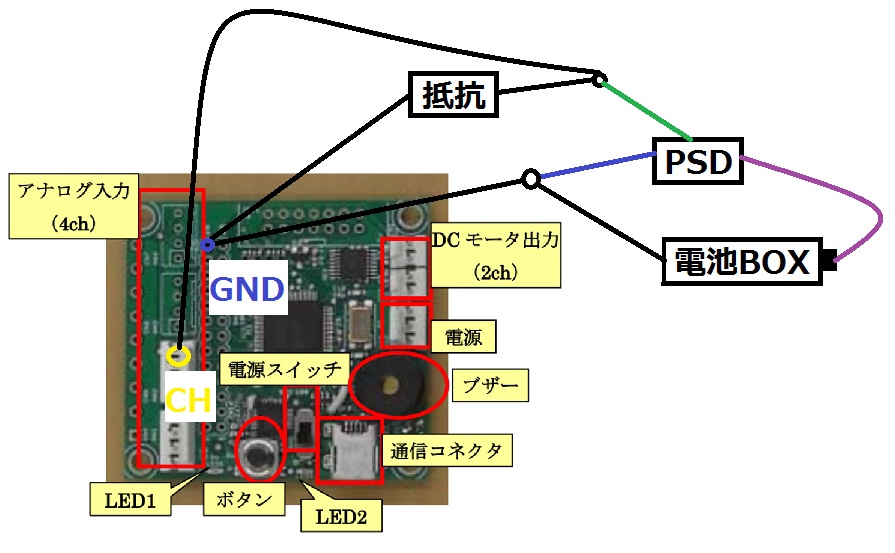

- 以下が配線図(取り付けの際に必ず見ること)
- ハードウェア班/必要配線一覧
モータドライバの確認
- 動かず
- 次回確認作業を続行する
本日の話し合い
モータ部分ついて
- モータはフロントモータにする予定
- PSDセンサはモータの上(つまり前側に上向きで装着)
- モータBOX上のプラスチックは丸まっている
- 台座を作成してその上にPSDセンサを乗っける
- モータBOX上のプラスチックは丸まっている
- 台座
- 素材は軽い物質(厚紙orダンプラ)
- モータBOXをまたぐように作成
- モータBOXの横に平らな部分があるのでそこで装着
- 素材を折り曲げ加工してビスで装着する予定
電池BOXの位置について
- アクリル板は切った車体の溝にハマるように加工すれば良い
- アクリル板の上には電池BOXとマイコンが乗る
- 電池BOXとマイコンの間は?
- 紙類を間に挟んでショートしないようにすればいいと思う
- 電池BOXとマイコンの間は?
次回の予定
- モータドライバの設定
- アクリル板の切断
- 電池BOXの取り付け
- 電池BOXとマイコンの間の台座の作成
- PSDセンサを載せる台座の作成
